高壓電機水電阻啟動柜的結構組成及工作原理圖

發布時間：2020-11-13

瀏覽量：0

發布人：未知

分享到

高壓電機水電阻啟動柜,高壓液阻啟動柜，高壓水阻柜是近年來運用非常廣泛的型電機起動設備，也是目前較為理想的電機起動設備。液體電阻，就是在電機定子回路（籠型電機）或轉子回路（對繞線電機）中串入一特制可控液態電阻，電機在起動過程中液態電阻的動、定極板之間的距離按預定設置自動改變，阻值呈無級平滑減小，直至阻值接近為零，起動結束后，液阻自動切除，電動機投入正常運行，可以連續起動3-5次。

高壓電機水電阻啟動柜主要結構組成：水箱、極板（分動極板及靜極板）、傳動機構、限位機構（行程開關）及相關電器元件，如繼電器（或PLC）、時間繼電器、接觸器、按鈕、指示燈等狀置構成，主要適用于400V、3KV、6KV、10KV各個電壓等級，功率范圍從500KW-30000KW，與頻敏電阻、變頻器、電抗器等其它起動方式相比，具有起動功率因數高（因是阻性負載）、造價低、維護簡單等特點，至低可將電機啟動電流限制在額定電流的1.3倍，有效減小電機啟動對電網的沖擊，因而在近年來使用較為廣泛。

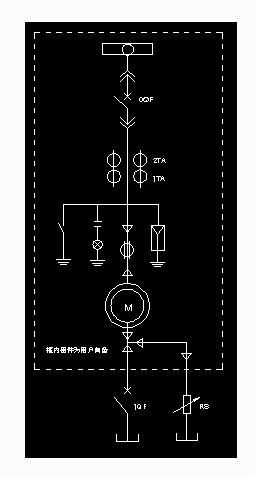

高壓電機水電阻啟動柜的工作原理圖，如下圖所示：

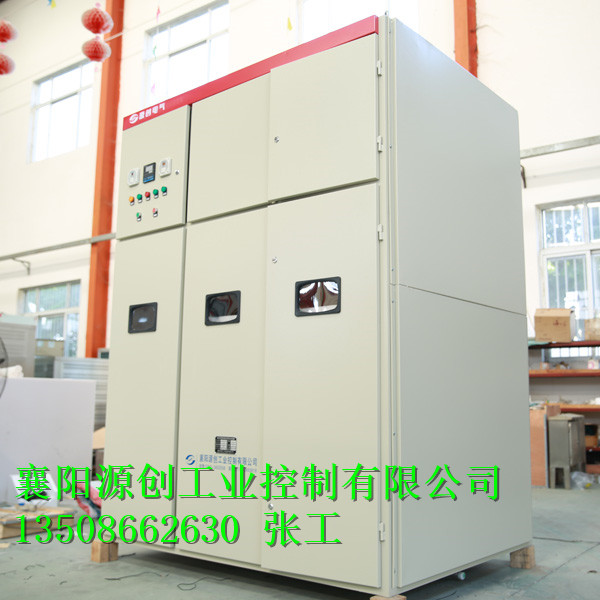

高壓電機水電阻啟動柜,高壓液阻啟動柜,高壓水阻柜生產廠家襄陽源創工業控制有限公司一家專業研發，生產，銷售，服務和培訓于一體的高低壓成套電氣設備公司，可以根據各位客戶需求，特殊定制符合您使用的柜體。感謝各位新老客戶對我們工作的支持和對高低壓成套電氣設備質量，服務，售后的信賴！襄陽源創會一如既往的為您提供性?xún)r(jià)比高的產品來為您的事業保駕護航！選擇襄陽源創，后顧無憂,咨詢熱線:13508662630張工微信同號！
