現在我們來分析一下10KV高壓開關柜型號分為哪幾種，需要用到的地方分析一下。



高壓開關柜分類

a)、10KV高壓開關柜按斷路器安裝方式分

按斷路器安裝方式分為移開式（手車式）和固定式

（1）、10KV高壓開關柜移開式或手車式（用Y表示）：表示柜內的主要電器元件（如：斷路器）是安裝在可抽出的手車上的，由于手車柜有很好的互換性，因此可以大大提高供電的可靠性，常用的手車類型有：隔離手車、計量手車、斷路器手車、PT手車、電容器手車和所用變手車等，如：kyn28A-12高壓開關柜。

（2）、10KV高壓開關柜固定式（用G表示）：表示柜內的所有電器元件（如：斷路器或負荷開關等）均為固定安裝的，固定式開關柜較為簡單經濟，如：XGN2-12高壓開關柜、GG-1A高壓開關柜等。

b)、按安裝地點分

按安裝地點分為戶內和戶外

（1）、10KV高壓開關柜用于戶內（用N表示）：表示只能在戶內安裝使用，如：KYN28A-12高壓開關柜。

（2）、10KV高壓開關柜用于戶外（用W表示）：表示可以在戶外安裝使用，如：XLW等開關柜。

c)、10KV高壓開關柜按柜體結構分

按柜體結構可分為金屬封閉鎧裝式開關柜、金屬封閉間隔式開關柜、金屬封閉箱式開關柜和敞開式開關柜四大類。

（1）、10KV高壓開關柜金屬封閉鎧裝式開關柜（用字母K來表示）：主要組成部件（例如：斷路器、互感器、母線等）分別裝在接地的用金屬隔板隔開的隔室中的金屬封閉開關設備。如：KYN28A-型高壓開關柜。

（2）、10KV高壓開關柜金屬封閉間隔式開關柜（用字母J來表示）：與鎧裝式金屬封閉開關設備相似，其主要電器元件也分別裝于單獨的隔室內，但具有一個或多個符合一定防護等級的非金屬隔板。如JYN2-型高壓開關柜。

（3）、10KV高壓開關柜金屬封閉箱式開關柜（用字母X來表示）：開關柜外殼為金屬封閉式的開關設備。如XGN2-型高壓開關柜。

（4）、敞開式開關柜：無防護等級要求，外殼有部分是敞開的開關設備。如GG-1A(F)型高壓開關柜。

常用10KV高壓開關柜型號

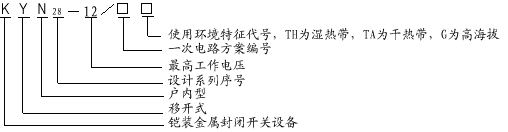

a)、KYN28A-12



KYN28A-型戶內金屬鎧裝抽出式開關設備主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量之用。有完善的五防功能。

b)、XGN2-12



XGN2-箱型固定式金屬封閉開關設備,是用于3-10kV三相交流50Hz作為單母線和單母線分段系統接受與分配電能的裝置，特別適用于頻繁操作的場所。主要用于發電廠、工礦企事業配電以及電力系統的二次變電站的受電、送電及大型電動機的起動等。實行控制、保護、實時監控和測量。柜體為全組裝式結構,有完善的五防功能。

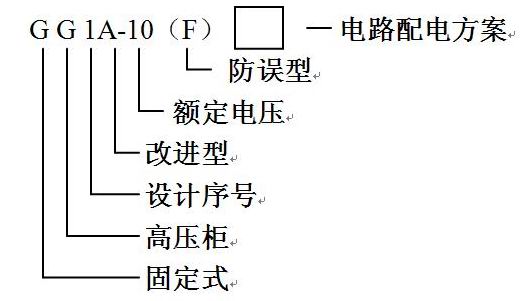

c)、GG1A-10（F）



GG1A-10(F)固定式高壓開關柜適用于3-10kV三相交流50Hz系統中作為接受與分配電能之用，并具有對電路進行控制、保護和監測等功能。適用于頻繁操作的場所，其母線系統為單母線及單母線分段。

本柜體為焊接式結構,有完備的機械“五防”功能,經過多年的生產,積累了豐富的技術及運行經驗,不斷改進柜體開斷電流可做結構,完善產品性能，現如今柜體最大額定電流可做到4000A, 開斷電流最大到40kA，由于該產品電流等級大，母線結構多樣，停電檢修操作方便,柜內空間大,所以在許多變電站得到了廣泛應用。

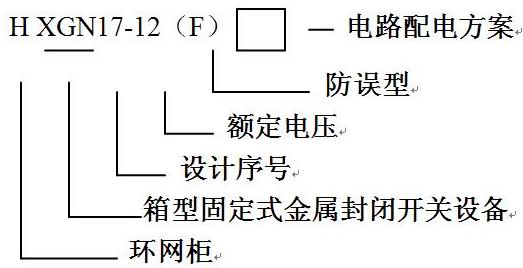

d)、HXGN17-12

HXGN17-型高壓開關柜(簡稱環網柜)，系三相交流額定電壓10kV、額定頻率50Hz的戶內箱式交流金屬封閉開關設備。適用于工廠、車間、小區住宅、高層建筑等場所的配電系統、環網供電或雙電源輻射供電系統，起接受、分配和保護作用，也適用于箱式變電站中。
