電容補償柜的作用是平衡設備感性負載，提高功率因數，以提升設備的利用率。



為了改善電網功率因數低下帶來的能源浪費和這些不利供電生電容補償柜產的因素，必須使電網功率因數得到有效的提高。



但顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率，即增加無功功率補償設備與裝置。也就是電容補償柜。



電力系統中的負載類型大部分屬于感性負載，加上用電企業普遍廣泛地使用電力電子設備，使電網功率因數較低。較低的功率因數降低了設備利用率，增加了供電投資，損害了電壓質量，降低了設備使用壽命，大大增加了線路損耗。故通過在電力系統中連入電容補償柜，可以平衡感性負載，提高功率因數，以提升設備的利用率。

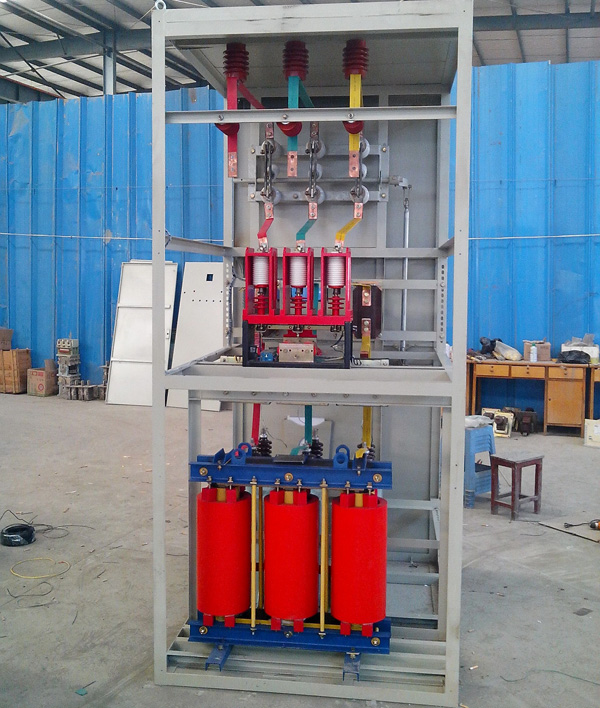

一般來說，低壓電容補償柜由柜體、母排、熔斷器、隔離開關熔斷器組、電容接觸器、避雷器、電容器、電抗器、一、二次導線、端子排、功率因數自動補償控制裝置、盤面儀表等組成。



它的基本原理：在實際電力系統中，大部分負載為異步電動機。其等效電路可看作電阻和電感的串聯電路，其電壓與電流的相位差較大，功率因數較低。并聯電容器后，電容器的電流將抵消一部分電感電流，從而使電感電流減小，總電流隨之減小，電壓與電流的相位差變小，使功率因數提高。



補償柜作用：電流超前電壓九十度，利用電容器的并聯來提升線路電壓，降低無功損耗。



電容柜的開啟注意：開啟時應先檢查各開關、斷路器是否閉合，然后把柜門關上、門把扭在閉合位置，確認無誤，將刀開關閉合。



為了改善電網功率因數低下帶來的能源浪費和這些不利供電生電容補償柜產的因素，必須使電網功率因數得到有效的提高。顯然這些無功功率如果都要由發電機提供并遠距離傳送是不合理的，通常也是不可能的。合理的辦法就是在需要無功功率的地方產生無功功率，即增加無功功率補償設備與裝置。



電容補償柜主要是用來優化電源質量的，因?yàn)槲覀儸F(xiàn)實生活中的感性負載比較多，導致了電網的COS值就小了，一個額定容量的電能所做的有功就會變少，無功就會增加，導致了電能的浪費；從而我們就人為的加入適當?shù)碾娙葚?fù)載，增加COS值，使得做有功的電能增加。當COS值等于1時，就是阻抗的負載了，利用率最大，不過這個是個理想狀態了。



電力系統中，電動機及其他線圈的設備用的很多。這類設備出從線路中取得一部分的電流做功還需要從線路上消耗一部分不做功的電感電流。這就使線路上的的電流額外的加大一些。10KV電容補償就是用于補償電感電流提高功率因數減小無功電流用的。



電容補償柜是為電機節能降耗而設計的無功功率就地補償裝置，它是串接在電動機轉子回路中，通過改變轉子電流與轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電動機自身的功率因數及過載能力，降低電動機定子電流、降低電動機自身?yè)p耗的目的。



無功補償柜的作用是做無功補償，借助于無功補償設備提供必要的無功功率，在電力供電系統中提高電網和用電設備的功率因數，降低供電變壓器以及輸送線路的損耗，提高電網的供電效率，改善供電的環境，使電網質量提高。



無功補償柜在電力供電上有一個重要的位置。有合理的補償裝置，則可以做到最大限度的減少電網的損耗。反之，如選擇或使用不當，可能造成供電系統，電壓波動，諧波增大等諸多因素。



無功補償是采用外置的電流源來補償負載運行過程中所消耗的無功功率，提供此電流源的設備成為無功補償設備，常見的補償設備就是并聯電力電容器。



無功補償柜的安全操作規范



1、打開無功補償柜前必須先斷開斷路器或隔離開關，讓無功補償柜的放電裝置自動放電，三分鐘后方可打開柜門，打開柜門后須人工放電。



2、無功補償在運行中發出特殊響聲是內部絕緣崩潰先兆，應立即停止運行，查找故障高壓電容補償。

3、無功補償外殼膨脹是過電壓引起介質分解析出氣體，應立即停止運行查找故障高壓電容補償。



4、禁止斷開后又立即投入，這樣對其它用電設備和電容補償本身會產生嚴重?fù)p害，一般需三分鐘以上的時間間隔，對于自動投切的無功補償柜，如果電網功率因數變化較快，應適當延長延時時間。



5、無功補償柜內外均需通風良好，以延長電容使用壽命。



6、保持無功補償柜表面干凈，避免發生閃絡事故。
