在10千伏側用，SVG設備補償，聽說電抗器不能，用空心電抗器，得用鐵芯電抗器，請問為什么不能用，空心電抗器啊，這兩種有什么區別嗎。



SVG變電站用的少，風力發電用的比較多。



相同體積的電抗器比較而言，鐵芯電抗器的電抗值可以做得較大。

鐵芯電抗器存在鐵芯飽和的可能，空心電抗器無飽和現象。



確實如此。當電抗器作無功調節，時是并在電路上的，此時鐵抗的大容量?jī)?yōu)點就重要了。而當電抗器是串在電路，中作調諧用的，就要考慮鐵芯飽和了。



在我們以往的無功補償裝置里面，補償?shù)睦硐牖瘶?biāo)準是達到，完全補償（即功率因數為1），但實際情況卻不可能完全達到1，甚至有些會造成過補償，過補償會形成無功功率倒送，有功功率損耗加大，電壓超標，影響系統、設備及電容器的安全。

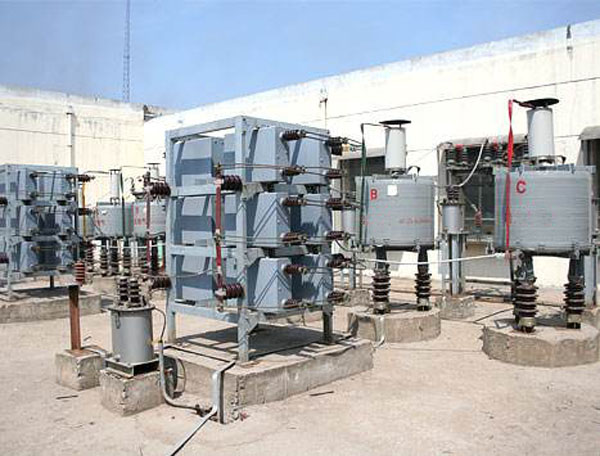

　　在部分農村小型化，變電所的實際運行中，電容器投入運行后，常出現過補償情況，向電網倒送無功，電網電壓升高，危害電網和設備安全運行，增加網損，電壓合格率降低，通過調整主變電壓分接頭，雖然能夠降低電網電壓，但仍然不能解決向，電網倒送無功問題，這種情況在實際運行中存在較多。




　　補償后的功率因數應適當。如對其要求過高，不但要裝設過多的電容器，增加投資費用,而且在輕負荷，時會出現過補償，向電網倒送無功，增加電壓損耗和電能損耗。此外，過補償還會抬高變壓器二次側的電壓，由于二次側電壓的升高，不僅威脅線路和設備的安全，也威脅電容器自身安全。當電容器的運行電壓超過1.15Uc時，就必須退出運行，否則將因過電流發熱升溫縮短，使用壽命甚至立即燒毀。




　　預防過補償最有效的方法是，采用電容器自動投切裝置，采用此裝置能檢測電網中負荷的變化，并根據負荷的變化自動投入或切除電容器。此外，還可以在設計中限制補償容量，并在運行中加強對電容補償裝置的監視，根據負荷變化情況，及時投切電容器組。

綜上所述，采用無功補償可以提高功率因數，是一項投資少，收效快的節能措施，所以在電網里面提高功率因數，采用正規廠家、質量可靠，性能優良的具有自動投切裝置，的無功補償裝置是非常有必要的。
