源創電氣為大家介紹下面知識
YMQ-S熱敏電阻軟起動裝置。

適合范圍


      適用于三相交流50HZ，額定工作電壓3KV、6KV、10KV的大、，中型籠式異步電動機或同步電動機的軟起動與保護裝置，尤其是電網容量不足的工礦企業。


工作原理及特點




      在被控電動機定子回路或星點側串入特制的熱敏電阻器，該熱敏電阻器是利用電阻液的負溫度特性，來實現電機起動過程中小電流、恒定，轉速平穩增高的軟起動裝置。

      本裝置起動性能優于電抗器起動及自耦降壓起動，較YLQ相比，結構更為簡單，但環境溫度變化或連續起動時液阻自身溫度變化對起動電流有一定影響。

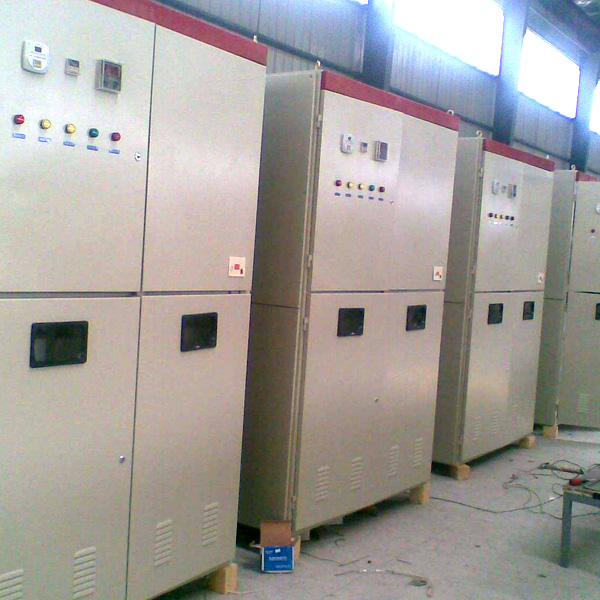

YRQ系列水阻起動柜

概述

      YRQ系列液體電阻起動器是，為改善大中型繞線式交流異步電動機的起動性能而研制的新型起動器，它是通過在電機轉子回路串入液體電阻，自動無級調整電阻阻值使其由大變小最后為零，進而實現電機降壓無沖擊地下滑起動。適用于建材、冶金等行業的球磨機、風機、軋機、破碎機、水泵等70-6000KW電動機的重載起動。

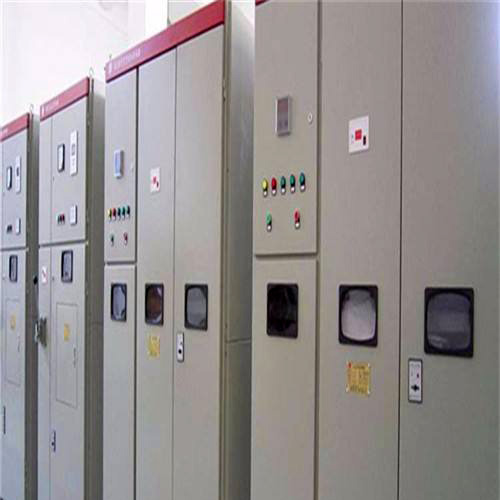

YLQ系列高壓籠型電機軟起動柜

工作原理




      YLQ系列高壓籠型電機軟起動裝置的原理，是在高壓鼠籠式(同步)電機的定子回路中串入起分壓和限流作用的特種水電阻，在完成起動的過程中，水電阻阻值在設定的時間內自動實現由大到小的無級變化，從而使加在電動機定子上端電壓逐步升高，當電動機的轉速接近額定轉速時，水電阻自動切除，投入全壓運行，從而實現電動機的低電流平穩軟起動。

YCQ-K系列磁控軟起動裝置

適用范圍。


    產品適用于手工頻3KV-10KV，200KW-20000KW三相交流電動機的軟起動。


工作原理及特點。




    利用現代控制技術，調控起動變壓器副邊電壓，通過磁控原理，達到控制變壓器原邊電壓從高低變化，使電動機端電壓從低到高，達到軟起動的目的。

      起動模式可選擇：電壓斜坡式、電流恒定式、初始脈沖式；

      起動電壓、電流值小，對電網、電機和其他設備基本無沖擊損害；

      起動電流：空載≤21e，輕載≤31e；

     可方便實現一拖多（容量不要求相近）并可連續起動。

    性能穩定可靠，無起動失敗危險；

    維護簡單，使用周期長，性價比高。
